Размер генераторов легкой промышленности: инженерная основа 2026 года для систем мощностью 20–50 кВт

2026-04-29

Введение: Выбор генераторов мощностью 20-50 кВт требует балансировки 60-80% непрерывных рабочих нагрузок с 3-6 скачками пускового пуска двигателя и запасом 20-25%.



1. Решения по мощности в диапазоне 20–50 кВт

В условиях современной легкой промышленности 2026 года выбор подходящего решения для резервного или базового питания является критически важным инженерным требованием. Такие предприятия, как небольшие производственные предприятия, мастерские по обработке материалов, современные склады и лёгкие сборочные линии, часто сталкиваются с требованиями к мощности дизельных генераторов мощностью от 20 до 50 кВт.

Инженеры и управляющие объектами часто сталкиваются со сложным процессом принятия решений при оценке этих систем. Центральная инженерная дилемма возникает при сравнении, казалось бы, похожих объектов: почему один небольшой перерабатывающий цех может надежно работать на системе мощностью 20 кВт, а другой объект с сопоставимой физической площадью требует установки мощностью 40 или 50 кВт для обеспечения безопасности эксплуатации и долговечности оборудования?

Цель этого технического белого доклада — предоставить комплексную аналитическую основу для заинтересованных сторон. Оценивая характеристики нагрузки, режимы работы и будущие параметры расширения, это руководство поможет техническому персоналу делать обоснованный, основанный на данных выбор мощностей между мощностями 20 кВт, 30 кВт, 40 кВт и 50 кВт.

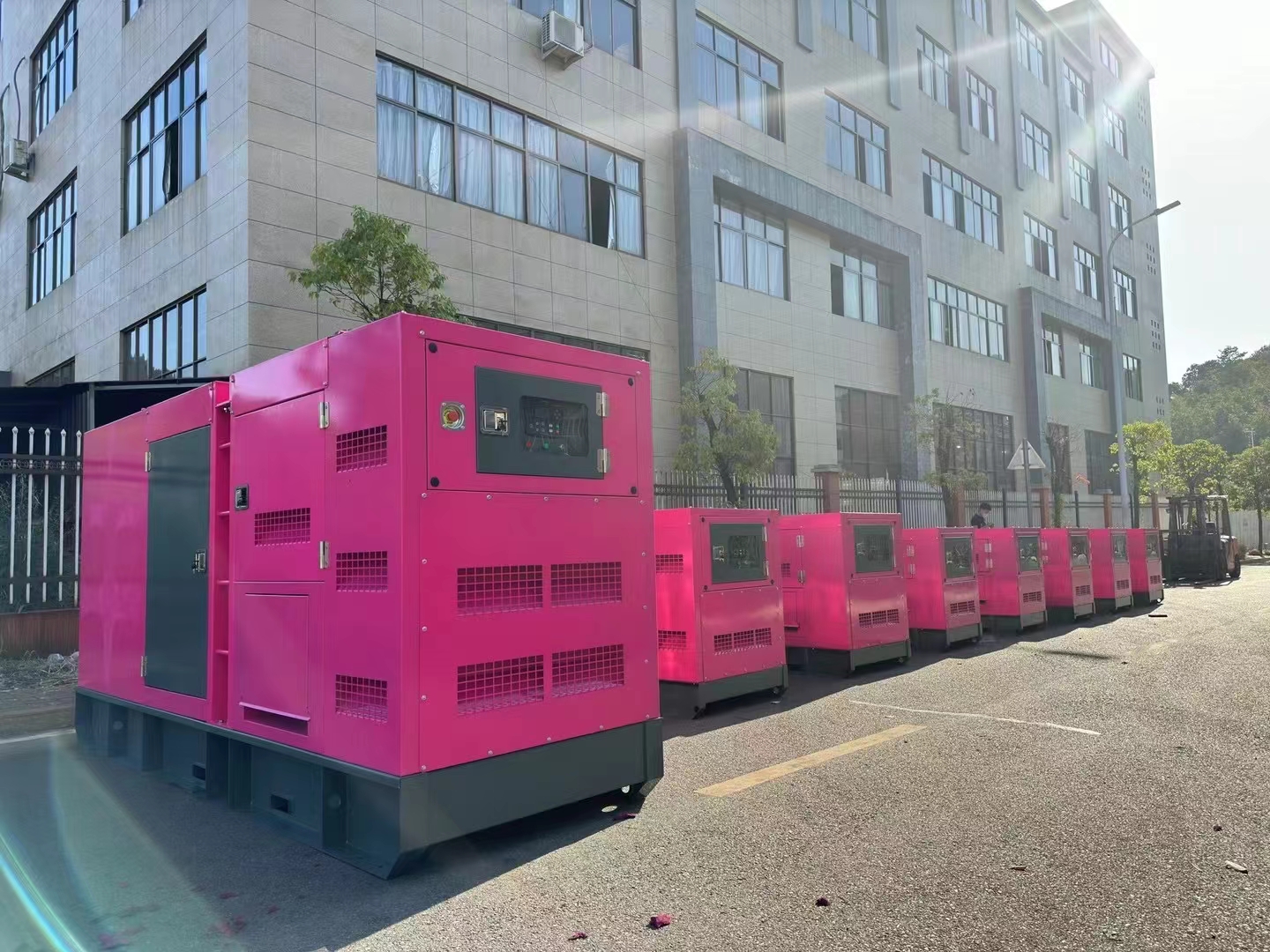

Размер генераторов легкой промышленности: инженерная основа 2026 года для систем мощностью 20–50 кВт

2. Характеристики нагрузки в легкой промышленности в диапазоне от 20 до 50 кВт

2.1 Определение контекстов лёгкой промышленности

Термин «лёгкая промышленность» охватывает сектора, сосредоточенные на лёгком производстве, сборке компонентов, упаковке, складировании и маломасштабной переработке. Эти среды характеризуются умеренным полным энергопотреблением, но отличаются весьма разнообразными профилями оборудования.

2.1.1 Общие сценарии применения

В отличие от крупных промышленных объектов, предприятия лёгкой промышленности обычно не несут огромных одиночных нагрузок. Вместо этого их электрическая инфраструктура поддерживает агрегацию отдельных специализированных схем.

2.1.2 Плавильные материалы и перерабатывающие мощности

Специфическим применением, часто встречающимся в этой полосе ёмкости, является оборудование, предназначенное для плавки материалов. Важно отметить, что эти системы специально разработаны для плавления материалов, а не для сложной химической очистки. Тепловая нагрузка, необходимая для плавления материалов, создаёт стабильные резистивные электрические нагрузки, которые необходимо учитывать при расчетах базовой ёмкости.

2.2 Типичные составы нагрузки

Понимание точного состава нагрузки на объект — первый шаг в точном размере генератора. Типичные нагрузки делятся на три основные категории:

  • Постоянные резистивные нагрузки: это включает освещение объектов, маломасштабные электрические нагревательные элементы и общие требования к электроснабжению в офисах.
  • Нагрузки на индукционные двигатели: Они включают малые и средние асинхронные двигатели, гидронасосы, вентиляционные вентиляторы и промышленные воздушные компрессоры.
  • Чувствительное электронное оборудование: включает программируемые логические контроллеры (ПЛК), автоматизированные системы управления и локализованное оборудование для информационных технологий (IT).

Плотность нагрузки и непрерывность процессов Два ключевых понятия в этой области — плотность нагрузки и непрерывность процесса. Некоторые приложения в легкой промышленности могут демонстрировать низкое общее энергопотребление, но требуют исключительного качества питания и непрерывности без прерываний. Эти строгие требования напрямую влияют на требуемый размер генератора, возможности регулирования напряжения и общие стратегии резервирования системы.

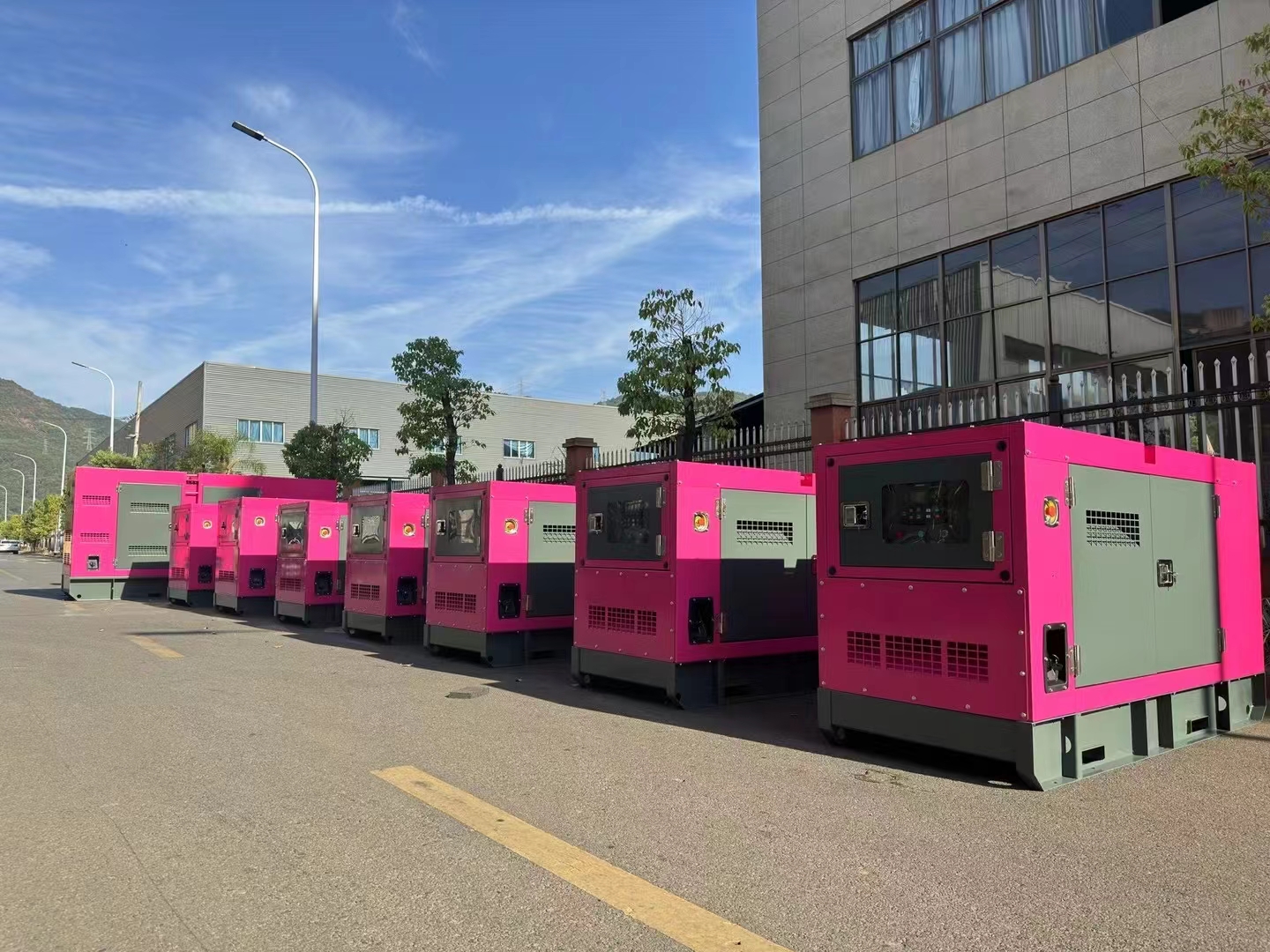

Размер генераторов легкой промышленности: инженерная основа 2026 года для систем мощностью 20–50 кВт



3. Аналитическая структура для сравнения вариантов мощностью 20, 30, 40 и 50 кВт

3.1 Матрица решений из пяти столпов

Для стандартизации процесса размера между различными производителями двигателей и брендами генераторов этот документ предлагает универсальную инженерную структуру. Эта концепция устраняет предвзятость бренда и полностью сосредоточена на технической физике диапазона мощности от 20 до 50 кВт. В следующих разделах будут рассмотрены четыре уровня вместимости по этим столпам.

  • Базовая нагрузка на бег
  • Пусковые и пусковые нагрузки
  • Режим работы (режим ожидания против Prime)
  • Требования к окружающей среде и эффективности
  • Будущее расширение и планирование резервирования

3.1.1 Взвешивание индикаторов для размера ёмкости

При применении этой аналитической системы консультанты часто придают каждому операционному показателю взвешенное значение.

Таблица 1: Веса факторов принятия решения для алгоритмов размера

Аналитический столп

Сопутствующий вес

Инженерное обоснование

Пусковые и пусковые нагрузки

35%

Определяет немедленное падение напряжения и риск срыва напряжения

Базовая нагрузка на бег

30%

Определяет долгосрочную топливную эффективность и тепловое здоровье

Режим работы

15%

Влияние на шаг генератора и конструкцию системы охлаждения

Экологические ограничения

10%

Учитывает снижение высоты и температуры

Будущее расширение

10%

Обеспечивает масштабируемость жизненного цикла и ROI



4. Базовая нагрузка: где обычно подходит каждый рейтинг

4.1 Рекомендуемые диапазоны работы

Основой этапа фиксации уровня мощности является расчёт общей рабочей мощности в киловаттах. Ведущие промышленные рекомендации по стандартизации эксплуатации в 2026 году предписывают, что типичные нагрузки должны поддерживаться в пределах 60–80% от номинального номинала генератора.

4.1.1 Отображение уровней пропускной способности

Применение правила от 60% до 80% даёт конкретные операционные окна для каждого уровня пропускной способности:

  • 20 кВт Tier: оптимально для непрерывной рабочей нагрузки примерно от 12 до 16 кВт.
  • 30 кВт Tier: оптимально для непрерывной рабочей нагрузки примерно от 18 до 24 кВт.
  • 40 кВт Tier: оптимально для непрерывной рабочей нагрузки примерно от 24 до 32 кВт.
  • 50 кВт Tier: оптимально для непрерывной рабочей нагрузки примерно от 30 до 40 кВт.

Следует подчеркнуть, что диапазон 50 кВт является показательным индикатором; Для реального применения требуется точные расчёты нагрузки на месте.

4.1.2 Перспектива стороннего консультанта

Когда инженерный расчет базовой нагрузки попадает в граничную зону, например, от 15 до 20 кВт, решение о выборе блока мощностью 20 кВт или обновлении до 30 кВт полностью зависит от временных начальных воздействий, ожидаемого роста объекта и начальных капитальных затрат.

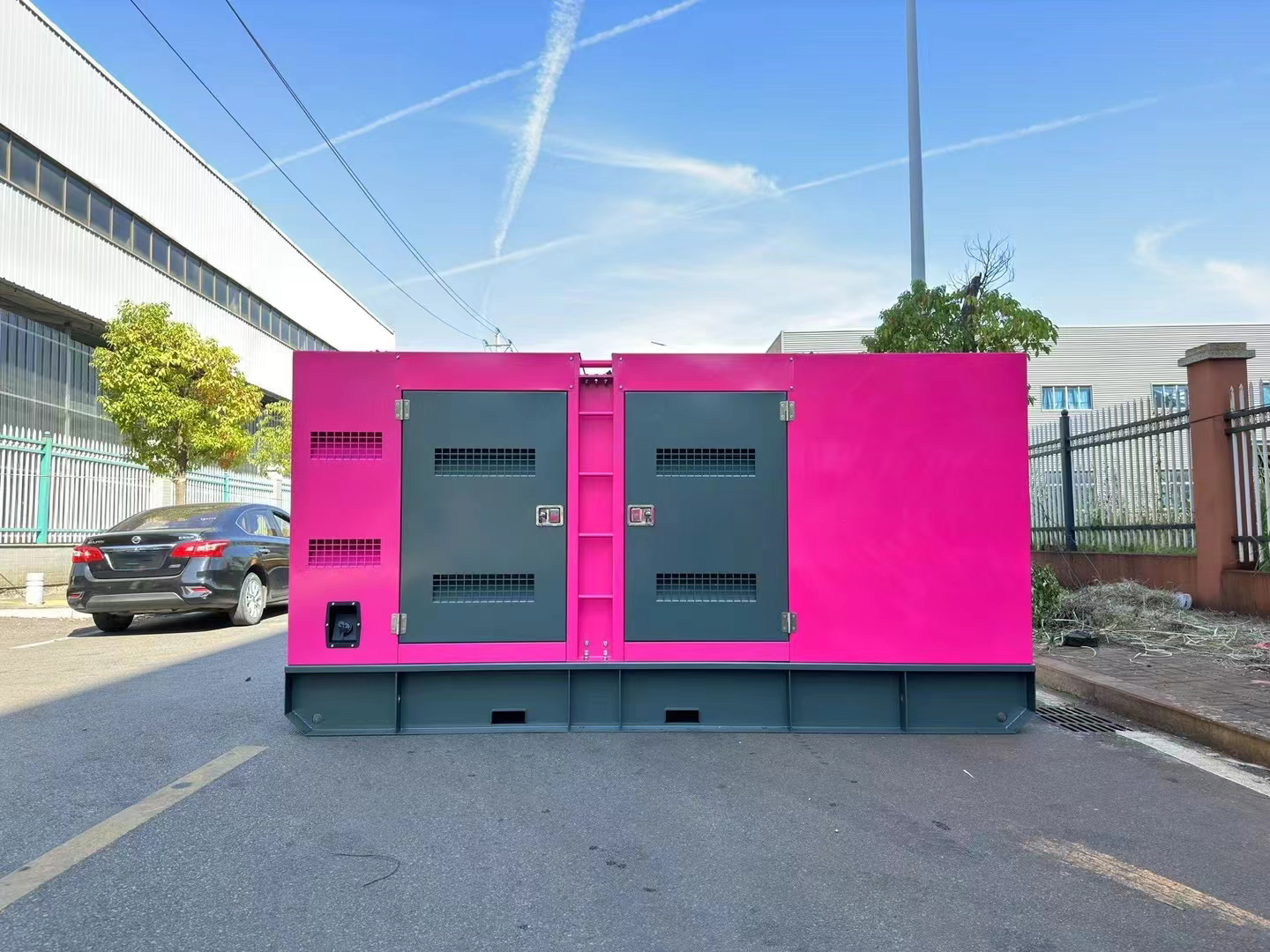

Размер генераторов легкой промышленности: инженерная основа 2026 года для систем мощностью 20–50 кВт

5. Пусковые токи и нагрузки на мотор: обновление диапазонов кВт

5.1 Динамика пускового тока мотора

Индукционные двигатели повсеместно используются в легкой промышленности, питая конвейеры, воздушные компрессоры и вентиляционные системы. Критический фактор размера заключается в том, что пусковой ток двигателя может увеличиться в 3–6 раз больше стандартного рабочего тока. Этот внезапный спрос на пусковой мощности стал основным техническим катализатором, заставившим инженеров повысить характеристики с 20 кВт до 30 кВт или с 40 кВт до 50 кВт.

5.1.1 Влияние методологий запуска

Степень переходной нагрузки во многом зависит от метода запуска мотора.

  • Across-the-line (прямолинейно): Требует максимальных киловольт-ампер заблокированного ротора (LRKVA), что создаёт огромную нагрузку на генератор.
  • Star-Delta и Soft Starters: Снижают первоначальный электрический разряд, позволяя увеличить допустимость размера генератора.
  • Приводы с переменной частотой (VFD): значительно снижают механические и электрические начальные нагрузки, хотя создают гармонические искажения, которые генератор должен учитывать.

5.1.2 Когда переходить на уровень

Лучшие инженерные практики определяют конкретные сценарии повышения уровня мощности. Если базовая нагрузка объекта составляет 60–70% от агрегата мощностью 20 кВт, и необходимо запустить большой асинхронный двигатель прямо через линию, стандартный протокол рекомендует перейти на систему мощностью 30 кВт. Аналогично, высокая пусковая нагрузка на базовой линии 30 кВт требует скачка до 40 кВт, чтобы ограничить падения напряжения в допустимых параметрах. Кроме того, большие нагрузки на двигатели, требующие частых циклов запуска и остановки, могут требовать мощность 40 кВт или 50 кВт, даже если стационарные рабочее киловатт остаются низкими.



6. Режим работы: Режим ожидания против основной мощности

6.1 Отличия в применении

Срок задания, установленный прикладом, фундаментально меняет математику размеров.

6.1.1 Архитектура резервного питания

Резервные энергосистемы работают только во время отказа в сети. Размер для резервных применений обычно рассчитывается путём агрегирования пиковой потенциальной нагрузки и применения умеренного коэффициента безопасности. Независимая отраслевая литература предлагает добавить маржу на 20–25% выше абсолютной пиковой нагрузки на объекты для определения резервной мощности.

Например, складское предприятие легкой промышленности, которое требует только аварийного освещения и периодической зарядки аккумуляторов погрузчика во время отключения, часто хорошо обслуживается резервным блоком мощностью 20–30 кВт.

6.1.2 Архитектура основных сил

Основные и непрерывные энергоблоки выступают в качестве основного источника электроэнергии. Для этих задач инженерам необходимо тщательно балансировать между эффективностью длительного времени работы, экономикой расхода топлива и тепловыми нагрузками. Для обеспечения стабильной температуры сгорания и максимального срока службы двигателя строго требуется непрерывная работа двигателя в пределах нагрузки 70–80%.

Если генератор должен служить основной опорой для небольшой непрерывной производственной линии, инженеры настоятельно предпочитают системы мощностью 40 кВт или 50 кВт для поглощения внезапных рабочих колебаний и немедленного расширения процесса.



7. Ограничения по окружающей среде, напряжению и качеству электроэнергии

7.1 Снижение высоты и температуры

Физика окружающей среды напрямую ухудшает производительность двигателя. Высокие температуры окружающей среды, возвышенные высоты над уровнем моря и густые частицы или влажная среда снижают эффективную объёмную эффективность двигателя. Инженерам необходимо обращаться к конкретным кривым снижения номинала производителя. Расчетная нагрузка в 28 кВт на большой высоте может заставить проект, который изначально предусматривал 30 кВт агрегат, перейти на 40 кВт или 50 кВт для компенсации утраченной эффективности сгорания.

7.2 Характеристики напряжения и качество питания

В легкой промышленности преимущественно используются трёхфазные распределительные сети напряжением 380-415 В или 208-480 В. Строгость допустимого проседа напряжения и частотного отклонения на этапах нагрузки служит окончательным ориентиром для выбора более высоких номиналов пропускной способности.

Когда в объекте интегрируется высокая концентрация оборудования, чувствительного к напряжению — такого как машины для числового управления компьютером (CNC), сервоприводы или чувствительные контроллеры логической автоматизации — инженеры сознательно выбирают уровень мощности, чтобы избежать работы почти на 100% полной нагрузки. Такое намеренное увеличение размера улучшает переходную отклик генератора и минимизирует искажение гармонического напряжения.

7.3 Соблюдение экологических, социальных и управленческих (ESG) норм

В 2026 году корпоративные ESG-рамки устанавливают строгие ограничения по акустическим выбросам и углеродному следу. Для объектов, расположенных рядом с жилыми зонами, акустическое подавление обязательно. Подробные сведения об акустической инженерии для этого диапазона пропускной способности можно найти в технической литературе, посвящённой важности низкошумных дизельных систем. Высокооформленный навес с продвинутыми перегородками может увеличивать вес и изменять охлаждающий поток воздуха, иногда требуя небольшой корректировки выбранной конфигурации генератора для поддержания оптимального теплового отбрасывания.



8. Экономические и операционные компромиссы

8.1 Анализ общей стоимости владения (TCO)

Анализ стоимости жизненного цикла имеет первостепенное значение. Равновесная точка общей отдачи инвестиций резко колеблется между блоком мощностью 20 кВт и 50 кВт при оценке первоначальных капитальных вложений, совокупного расхода топлива, профилактических графиков обслуживания и финансового риска незапланированных простоев.

8.1.1 Опасности неправильного размера

Выбор блока вне оптимального диапазона нагрузки несёт серьёзные эксплуатационные риски.

  • Последствия недообъёма: приводит к хронической перегрузке двигателя, локальному перегреву, частым срабатываниям автоматического выключателя, ускоренному износу компонентов и серьёзной нестабильности производственного производства.
  • Последствия избыточного увеличения: Работа крупного двигателя на минимальной нагрузке приводит к катастрофическим низким температурам сгорания. Это приводит к попаданию несгоревшего топлива в выхлопную систему (мокрое укладывание), сильному накоплению углера цилиндров, остеклению цилиндров и резкому снижению топливной эффективности.

8.1.2 Система координат принятия решений

Чтобы визуализировать это, инженерные команды размещают четыре уровня в матрицу координат принятия решений. Учитывая коэффициент нагрузки, топливную эффективность и резервирование, математически понятно, почему разные бюджетные ограничения и корпоративные риски смещают окончательные решения в разные категории мощности.



9. Профили диапазонов пропускной способности: рекомендации 20/30/40/50 кВт

В этом разделе разрабатываются стандартизированные профили, подробно описывающие конкретные параметры и типы объектов, подходящих для каждого уровня пропускной способности.

9.1 Профиль мощности 20 кВт

  • Технические параметры: общая непрерывная нагрузка остаётся низкой — от 10 до 14 кВт. На объекте отсутствуют крупные двигатели, требующие прямого запуска в сети. Нагрузка в основном резистивная, с акцентом на освещение и малозатратное однофазное оборудование. Основное применение — питание в режиме ожидания.
  • Типичные объекты: небольшие мастерские по переработке, локализованные склады, требующие базовых систем безопасности, или объекты, требующие резервного обеспечения исключительно для аварийного освещения выхода и локализованных серверных стоек.

9.2 Профиль мощности 30 кВт

  • Технические параметры: На объекте используется один или два асинхронных двигателя среднего размера или промышленные воздушные компрессоры. Базовая рабочая мощность стабильно составляет от 15 до 20 кВт. Электрическая архитектура требует рассчитанного временного буфера для пускового пуска двигателя.
  • Типичные объекты: легкие производственные помещения, автоматизированные конвейерные линии упаковки и мастерские, сильно зависящие от пневматических инструментов и обширных вентиляционных сетей HVAC.

9.3 Профиль мощности 40 кВт

  • Технические параметры: объект обладает сложным, многослойным профилем нагрузки. На объекте используется перекрывающаяся работа нескольких трёхфазных двигателей, вызывающих значительные воздействия на ступенчатую нагрузку. Непрерывная базовая линия работает точно от 22 до 30 кВт.
  • Типичные объекты: небольшие непрерывные сборочные линии, расширенные центры обработки и комплексные объекты лёгкой промышленности, которые должны одновременно обеспечивать питанием как тяжелое оборудование, так и полноценный административный офисный климат-контроль.

9.4 Профиль мощности 50 кВт

  • Технические параметры: базовая нагрузка на площадке превышает порог в 30–35 кВт. Корпоративная стратегия предусматривает расширенную резервацию и обеспечение будущего для поступающего оборудования. Финансовые издержки остановки производства, вызванного электроэнергией, классифицируются как серьёзные.
  • Типичные объекты: специализированные производственные предприятия высокого производства, производственные зоны, одновременно эксплуатирующие несколько промышленных сварочных систем и мощных компрессоров, а также многоарендаемые легкие промышленные комплексы, требующие централизованного распределения электроэнергии.

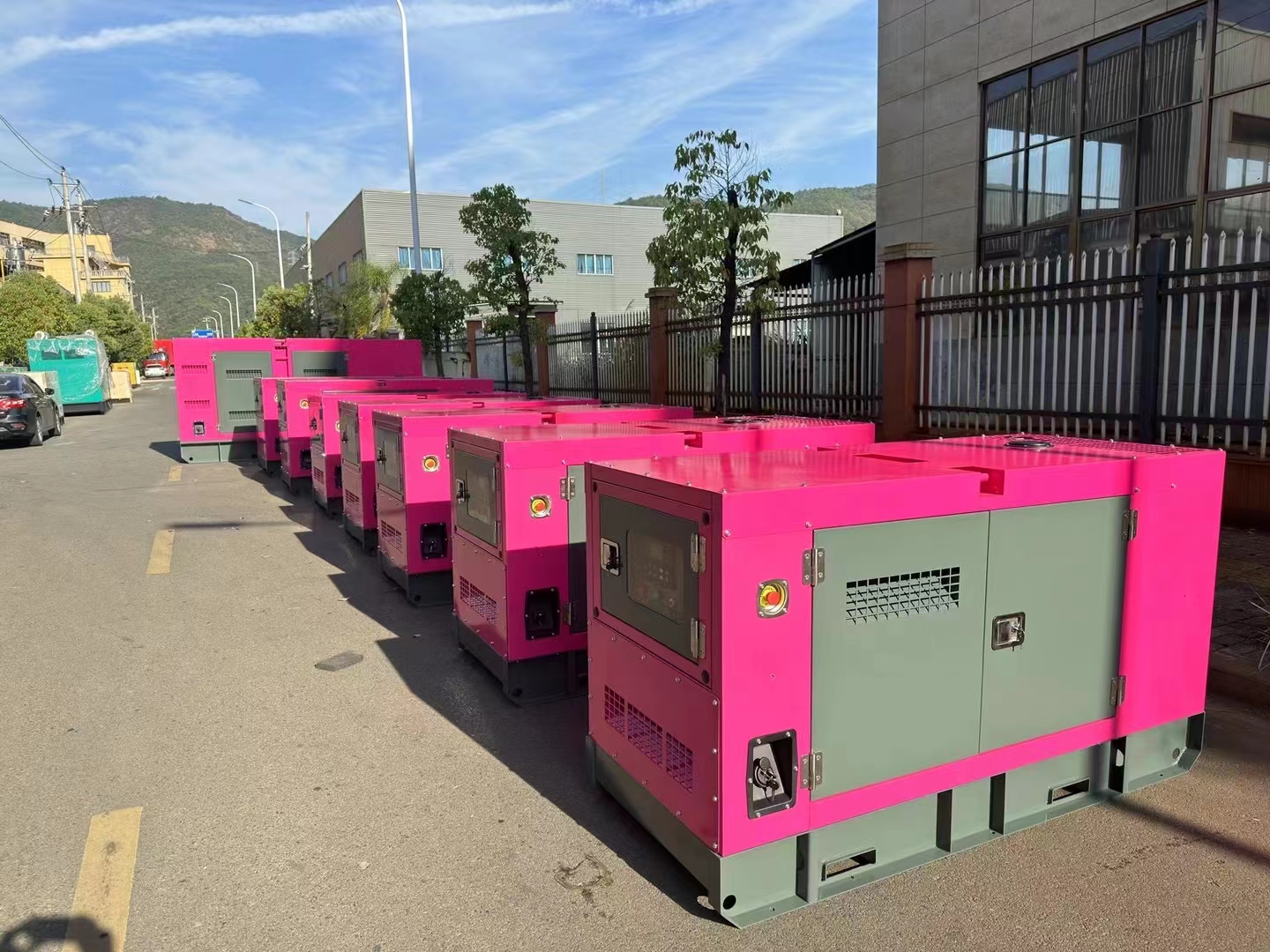

Размер генераторов легкой промышленности: инженерная основа 2026 года для систем мощностью 20–50 кВт

10. Сравнения кейс: маргинальные решения между соседними рейтингами

Для укрепления применения этой системы мы рассматриваем пороговые кейсы.

10.1 Анализ случая

  • Маргинальный случай A (20 кВт против 30 кВт): Установка имеет расчетную базовую нагрузку от 15 до 17 кВт. Хотя агрегат мощностью 20 кВт технически может выдержать такую нагрузку, он оставляет минимальное запас для головы. Инженерная оценка должна противопоставить строгие эксплуатационные допуски системы мощностью 20 кВт с превосходным резервом запуска мотора, повышенной возможностью расширения и более высокой начальной капитальной стоимостью системы мощностью 30 кВт.
  • Маргинальный случай B (30 кВт против 40 кВт): Для обработочной линии требуется стабильная мощность от 24 до 26 кВт. Работа агрегата мощностью 30 кВт на этом уровне поднимает коэффициент нагрузки выше 85%, что неоптимально для экстремальных летних температур. Переход на агрегат мощностью 40 кВт снижает коэффициент нагрузки до более здоровых 65%, оптимизируя расход топлива и температуру двигателя.
  • Маргинальный случай C (40 кВт против 50 кВт): Объект потребляет постоянные 30 кВт. Решение строго оценивает падение напряжения во время секвенирования недавно добавленной тяжелой конвейерной системы.

Для каждого порогового случая инженерная рекомендация формируется на основе анализа конкретных данных: ожидаемой скорости расхода топлива в час, процента проседания напряжения при запуске двигателя, разницы в общих капитальных затратах и ограничениях пространственного следа. Независимые инженерные компании выступают за выбор рекомендуемой функциональной зоны, а не слепо диктование одного фиксированного числа, отмечая, что окончательные спецификации требуют реальных аудитов объектов.



11. Практические инструменты, стандарты и участие специалистов

Проведение профессиональной оценки потенциала требует подтвержденных инструментов и соблюдения глобальных норм.

11.1 Методологии диагностики и расчёта

  • Эмпирическое ведение нагрузок: использование прецизионных анализаторов качества энергии, закреплённых на главном входе сервиса, для фиксации фактических пиковых скачков тока и переходных скачков в течение 7-дневного рабочего цикла.
  • Инструменты цифрового моделирования: использование сложных онлайн-расчётных матриц, которые динамически сверяют кВт, кВА, коэффициент мощности и ток при различных напряжениях.
  • Специализированные аудиты: привлечение сторонних консультантов по электроснабжению для проведения комплексного гармонического профилирования нагрузки и расчетов экологического ослабления на конкретном месте.

11.2 Интеграция нормативных стандартов

Руководители проектов должны следить за тем, чтобы размеры мощности соответствовали строгим требованиям 2026 года. Знание Национального электрического кодекса (NEC), стандартов Международной электротехнической комиссии (IEC) и специализированных протоколов размера производителей не подлежит обсуждению. Любой проект, связанный с синхронизацией сетки, многоблоковым параллельным подключением или системами аварийного выхода с точки зрения жизненной безопасности, обязательно требует подписания и контроля лицензированного профессионального инженера-электрика.



Часто задаваемые вопросы 12.0 (FAQ)

Вопрос: Как коэффициент мощности (PF) влияет на переход от генератора мощностью 30 кВт к 40 кВт?

Ответ: Коэффициент мощности измеряет эффективность использования электроэнергии. В лёгкой промышленности с множеством некорректированных асинхронных двигателей часто наблюдается задержка коэффициента мощности (обычно 0,8). Система мощностью 30 кВт с мощностью 0,8 ПП даёт 37,5 кВА. Если коэффициент мощности площадки ещё больше снижается из-за нового оборудования, генератор может достичь предела температуры кВА раньше, чем двигатель достигнет предела кВт, что потребует модернизации до конца генератора мощностью 40 кВт.

Вопрос: Позволит ли установка привода с переменной частотой (VFD) снизить уровень установки с 50 кВт до 40 кВт?

Ответ: VFD устраняют мощный начальный пусковой ток прямых двигателей, что теоретически снижает необходимую ёмкость генератора. Однако VFD создают нелинейные гармонические искажения, которые создают избыток тепла в обмотках генератора. Чтобы противостоять гармоническому нагреву, генератор часто должен быть увеличенным по размеру. Таким образом, хотя механический двигатель может быть уменьшен до 40 кВт, конец генератора всё равно может остаться в большем размере.

Вопрос: Правда ли, что эксплуатация дизельного генератора мощностью 50 кВт при нагрузке всего 15 кВт вредна?

Ответ: Да. Непрерывная работа дизельного двигателя ниже 30% от номинальной мощности не позволяет камере сгорания достичь оптимальных рабочих температур. Это приводит к неполному сгоранию топлива, накоплению углерода на клапанах и утечке несгоревшего топлива в выпускной коллектор — опасное состояние, известное как мокрое стекование.

Вопрос: Какова оптимальная частота для тестирования блока загрузки резерва мощностью 20 кВт на складе?

О: Чтобы предотвратить вышеупомянутые проблемы с мокрой укладкой и проверить общую целостность системы, лучшие практики отрасли в 2026 году рекомендуют подвергать резервные устройства устойчивому тесту банка нагрузки (достигая 80%–100% от номинального рейтинга) минимум два часа в год, а также проводить регулярные тренировки ежемесячно.



13.0 Заключение: Отбор на основе доказательных способностей

Навигация в диапазоне мощности от 20 кВт до 50 кВт требует выхода за рамки простых оценок площади. Определяющей метрикой является не марка оборудования, а строгое, количественное понимание профиля нагрузки объекта, конкретного стартового поведения при переходе и долгосрочной операционной стратегии.

Современные инженерные команды переходят от обобщённых опытных догадок к высокоточным, основанным на данных алгоритмах размера. Такой аналитический подход максимизирует надёжность энергопотребления, защищает чувствительные компоненты автоматизации от временных повреждений и значительно улучшает использование капитального актива в жизненном цикле.

Наконец, настоятельно рекомендуется формализовать полную методологию размера, расчеты нагрузки и базовые предположения в отслеживаемый инженерный документ. Это техническое досье становится бесценным активом для будущих тендеров на закупки, оптимизации графиков технического обслуживания и долгосрочного расширения объектов.
